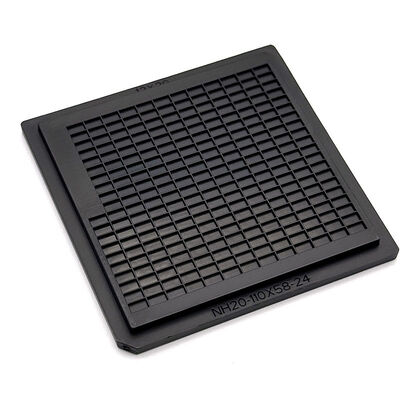

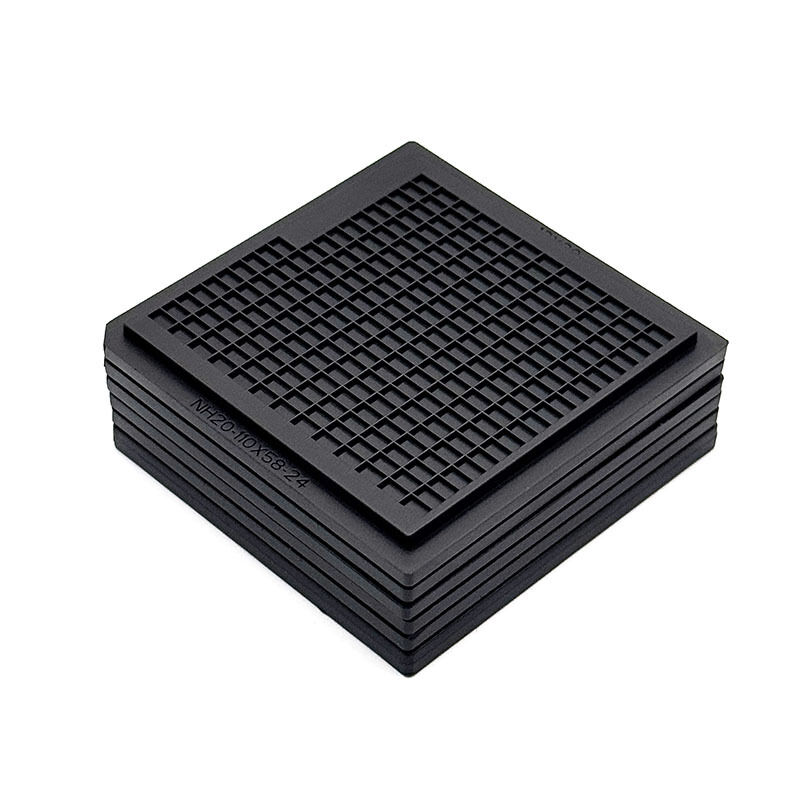

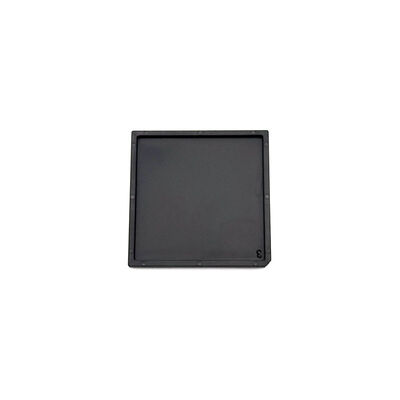

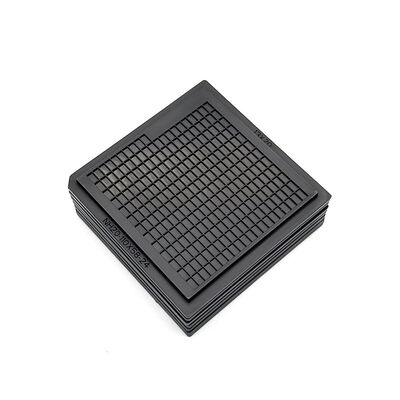

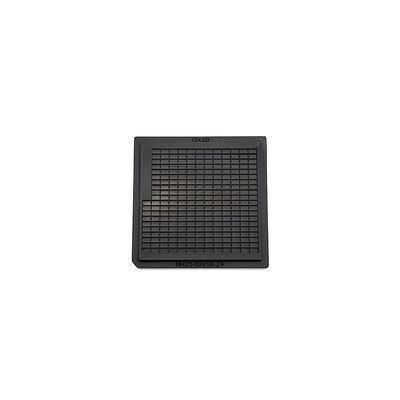

2 Inç Waffle Pack Chip Tabakları, Mikroelektronik bileşenlerin doğru hizalaması için

Marka Adı:	Hiner-pack
Model Numarası:	HN24109
Moq:	500
fiyat:	TBC
Ödeme Şartları:	100% Prepayment
Tedarik Yeteneği:	2000PCS/Day

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

SHENZHEN ÇİN

Sertifika:

ISO 9001 SGS ROHS

Yüzey direnci:

1,0x10E4~1,0x10E11Ω

Renk:

Siyah

Malzeme:

ABS'ler

Kullanım:

IC/Çip Depolama ve Taşıma

Kalıplama Yöntemi:

Enjeksiyon Kalıplama

Incoterms:

EXW, FOB, CIF, DDU, DDP

Çarpıklık:

Maksimum 0,2 mm

Yeniden kullanılabilir:

Evet

Packaging Details:

500 Pcs/carton(According To Actual Packing）

Supply Ability:

2000PCS/Day

Ürün Tanımı

2 İnç Waffle Paket Çip Tepsileri Hassas Mikroelektronik Bileşen Hizalaması İçin

Yüksek Hassasiyetli Waffle Paket Çip Tepsisi serisi, özellikle boyutsal doğruluğun pazarlık edilemez olduğu uygulamalar için tasarlanmış, güvenilir mikroelektronik bileşen yönetiminin temel taşıdır. Birçok genel taşıyıcı mikroskobik eğilmeden muzdaripken, 2 inç format tepsilerimiz operasyonel ömrü boyunca mutlak bir düzlem derecesini koruyacak şekilde tasarlanmıştır.
Bu kararlılığın sırrı, kapsamlı Moldflow analizi ile başlayan gelişmiş üretim iş akışımızda yatmaktadır. Enjeksiyon kalıplama işlemini ilk kalıp kesilmeden önce simüle ederek, mühendislerimiz potansiyel büzülme veya gerilim noktalarını hassas bir şekilde tahmin edebilir ve azaltabilir. Bu veri odaklı yaklaşım, tekdüze cep matrisinin tepsinin harici boyutlarıyla mükemmel bir şekilde hizalanmasını sağlayarak hem manuel inceleme hem de otomatik işleme sistemleri için öngörülebilir bir arayüz oluşturur.
Elektriksel olarak iletken ABS veya PC reçinelerinden üretilen bu waffle paketleri, hassas çıplak çipler ve çip ölçekli paketler (CSP'ler) için gerekli olan temel elektrostatik deşarj (ESD) korumasını sağlar. Tepsinin tasarımı, her cebi tanımlayan düzenli bir ayırıcı nervür desenine sahiptir ve en kırılgan 2.5D bileşenlerin bile güvenli, hareket etmeyen bir ortamda korunmasını sağlar. Standart iş akışları için bu tepsiler, küçük formatlı mikroelektronikler için gayri resmi endüstri standartlarına uyan, uygun maliyetli, yüksek hassasiyetli bir çözüm sunar.

Ana Özellikler/Faydalar

Gelişmiş Moldflow Optimizasyonu
Üstün Boyutsal Tolerans
Kalıcı ESD Koruması
Kararlılık İçin Malzeme Seçimi
Endüstri Standardı 2x2 İnç Ayak İzi
İstiflenebilir Güvenlik

Özellikler

Marka		Hiner-pack
Model		HN24109
Malzeme		ABS
Tepsi Tipi		2 İnç Waffle Paket
Renk		Siyah
Direnç		1.0x10⁴ - 1.0x10¹¹ Ω
Dış Hat Boyutu		50.7x50.7x4mm
Cep Boyutu		2.93x1.60x0.61mm
Matris Adedi		13X20-10=250ADET
Eğilme		MAKS 0.2mm
Servis		OEM, ODM Kabul Edilir
Sertifikalar		RoHS, ISO

Uygulamalar

Bu yüksek hassasiyetli taşıyıcılar, hizalamanın birincil endişe kaynağı olduğu Arka Uç Yarı İletken Süreçleri için optimize edilmiştir. Ana uygulamalar şunları içerir: Tepsinin düzlüğü makine "yanlış seçimlerini" önlediği Yüksek Hızlı Çip Sıralama; Optik ekipman için kararlı bir odak düzlemi sağlayan Manuel ve Otomatik İnceleme; ve küçük miktarlarda çeşitli çiplerin organize edilmesi ve korunması gereken Prototip Montajı için Kitleme. Kararlı boyutları ve güvenilir korumaları nedeniyle, bileşen izlenebilirliği ve fiziksel güvenliğin en önemli olduğu Havacılık ve Savunma mikroelektroniklerinde de yaygın olarak benimsenmiştir. Bir Ar-Ge laboratuvarında manuel olarak işlenmiş veya otomatik bir montaj hattına beslenmiş olsun, bu waffle paketleri bileşenlerinizin tam olarak ait oldukları yerde kalmasını sağlar.

Özelleştirme

Tepsilerimizi özel işlem kısıtlamalarınıza uyacak şekilde derin özelleştirme yetenekleri sunuyoruz. Mühendislik ekibimiz, lehim topları veya hassas pedler gibi belirli bileşen özelliklerini barındırmak için konik duvarlar veya özel köşe boşluk kesimleri eklemeyi içeren Cep Geometrisini optimize edebilir. Standart tepsiler ortam kullanımı için olsa da, çeşitli iletken reçineler veya parti takibi için özel renkler arasından seçim yaparak çevresel ihtiyaçlarınıza göre Malzeme Yükseltmelerini görüşebiliriz. Özelleştirme, otomatik hizalama araçlarının hızını ve güvenilirliğini artırmak için doğrudan tepsi çerçevesine kalıplanmış Referans İşaretleri veya Fiducial'ların dahil edilmesini de kapsar.

Hakkımızda:
Hiner-pack® 2013 yılında kurulmuştur. IC paketleme ve testlerinin yanı sıra yarı iletken wafer üretim süreçlerinin Tasarım, Ar-Ge, Üretim, Satışını entegre eden, otomatik işleme, taşıma ve nakliye alanlarında müşterilere anahtar teslimi hizmetler sunan yüksek teknoloji ürünü bir kuruluştur.

Neden Bizi Seçmelisiniz:

JEDEC ve IC tepsilerinin fabrika doğrudan üreticisi
JEDEC uyumlu, otomasyon uyumlu tasarımlar
OEM ve ODM özelleştirmesi desteklenir
Tutarlı kalite ve istikrarlı tedarik
Küresel yarı iletken müşterileri tarafından güvenilir
