Güvenli Modül Yük Türü ve Evrensel Uyumluluk için 0.40 inç Yüksekli Yüksek Profilli JEDEC Tepsisi

Yüksek profilli JEDEC Tepsileri Kalın Modüller ve Montajlar için Güvenli Taşıyıcılar

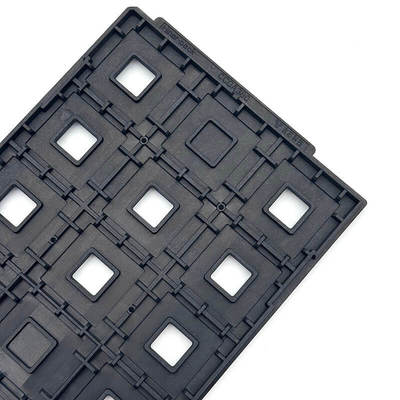

Yüksek profilli JEDEC matris tepsisi, daha kalın (yüksek) bileşenlerin, modüllerin,ve standart düşük profilli tepsilerin boşluğunu aşan takımlarStandart bir kalınlığı 0.40 inç (10.16mm) olan bu varyant, PLCC (Plastik Kurşunlu Çip Taşıyıcı), CERQUAD,yüksek yoğunluklu PGA (Pin Grid Arrays)Tüm JEDEC standartlarında olduğu gibi, dış çerçeve sabit bir 12.7 x 5.35 inç (322.6 x 136mm) kalır.JEDEC otomasyon ekipmanlarının geniş küresel altyapısı ile evrensel uyumluluğunu korumakOlağanüstü dayanıklılık ve boyutsal istikrar için tasarlanan yüksek profilli tepsiler, bükülmeye veya darbeye karşı savunmasız olan özelliklere sahip bileşenleri sabitlemek için çok önemlidir.Örneğin bir PGA cihazındaki çok sayıda iğne veya önceden monte edilmiş bir modülün karmaşık yapısıGenellikle hem mekanik koruma hem de elektrik güvenliği sağlamak için sağlam, ESD güvenli kalıplama bileşiklerinden üretilirler.

Özellikleri:

Yüksek profilli JEDEC tepsileri, gelişmiş sağlamlık ve karmaşık bileşenler için özel boşluk ile karakterize edilir.
1Kritik Dikey Açıklık: 0.40 inçlik yükseklik, yığıldığında yüksek bileşenleri üstteki tepsinin temasından korumak için gerekli dikey alanı sağlayan birincil avantajdır.Bu PLCC gibi paketler için hayati önem taşımaktadır., J-kurşunları gövdenin altına uzanırken veya uzun pin dizilerine sahip PGA paketleri için.
2Evrensel Uyumluluk (Dış): Artan kalınlığa rağmen, sabit $12.7 çarpı 5.35$ inç ayak izi, tüm JEDEC uyumlu besleme sistemlerine, yığıcılara,ve kuru depolama çözümleriBu, benzersiz, yüksek profilli özel otomasyon donanımlarına olan ihtiyacı ortadan kaldırır.
3Geliştirilmiş Yığın Güvenliği: Yüksek profilli tepsiler, düşük profilli sürümlerle aynı birbirine kilitlenmiş yığın özelliklerini kullanır.Daha büyük tepsiler ve içerikleri sabit ve güvenli kalırDepolama veya transit için yığılmış olsa bile.

Teknik parametreler:

Uygulamalar:

Yüksek profilli JEDEC tepsilerinin uygulanması, daha büyük ve daha yüksek bileşenlerin akışını güvence altına almak ve standartlaştırmaya odaklanmıştır.

• Uzmanlıklı IC'lerin işlenmesi
• Modül ve Montaj Taşımacılığı
• Bileşen Test ve Programlama
• Geleneksel olmayan büyük bileşenler

Özellik:

Yüksek profilin sağladığı iç hacim, karmaşık bileşen geometrilerini güvence altına almak için kapsamlı özelleştirmeye izin verir.

• Derin boşluk tasarımı: Ekstra yükseklik, yüksek bir bileşenin tüm vücudunu tamamen kapsayan ve koruyan derin, özel olarak kalıplanmış boşluklara izin verir.
• Hedefli Pin Koruması: Yüksek bileşen türleri için hücre, yalnızca bileşenlerin katı gövdesine temas edecek şekilde tasarlanabilir.Duyarlı iletkenlerin veya yapısal elemanların tamamen temas etmemesini sağlamak.
• Ağırlık için Malzeme Spesifikasyonu: Yüksek profilli bileşenlerin genellikle daha ağır olduğunu göz önüne alarak, özelleştirme daha yüksek dayanıklılıklı kalıplama bileşiklerinin belirlenmesini içerebilir.
