JEDEC Standart ESD Otomatik IC İşleme için Güvenli Matris Tepsileri

Marka Adı:	Hiner-pack
Model Numarası:	HN24145
Moq:	1000
fiyat:	$1.5~$6(Prices Are Determined According To Different Incoterms And Quantities）
Ödeme Şartları:	100% Prepayment
Tedarik Yeteneği:	2000PCS/Day

Ayrıntılı Bilgiler

Ürün Tanımı

Ayrıntılı Bilgiler

Menşe yeri:

SHENZHEN ÇİN

Sertifika:

ISO 9001 ROHS SGS

Özel Logo:

Mevcut

Malzeme:

ABS, PC, MPPO, KKD, PES, PEI vb.

Yüzey direnci:

1,0x10E4~1,0x10E11Ω

Renk:

Siyah, kırmızı, sarı, yeşil, beyaz, vb.

Boşluk boyutları:

Özelleştirilmiş

İstiflenebilir:

Evet

Incoterms:

EXW, FOB, CIF, DDU, DDP

Özelleştirme:

Mevcut

Packaging Details:

70~100pcs/carton(According To The Customer Demand）

Supply Ability:

2000PCS/Day

Vurgulamak:

JEDEC Standart ESD Güvenli Tepsiler

Otomatik IC Taşıma Tepsileri

Özel Jedec Matrix Tepsileri

Ürün Tanımı

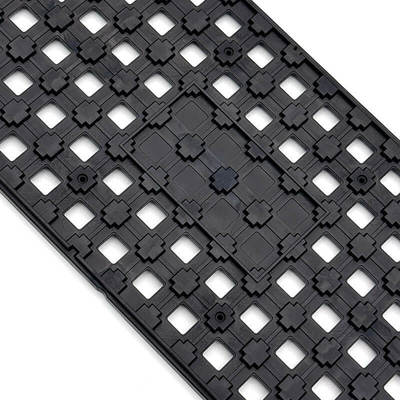

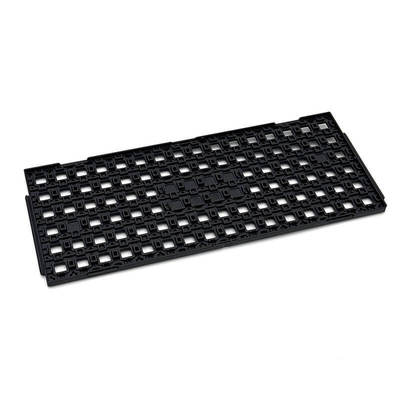

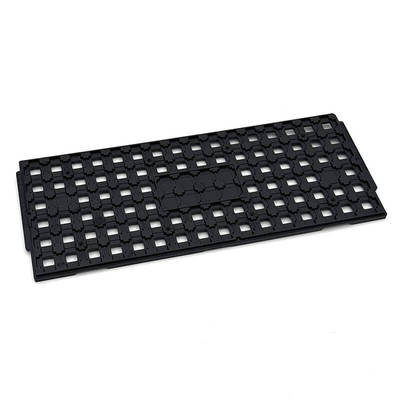

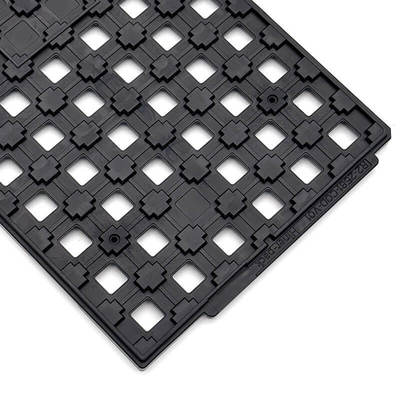

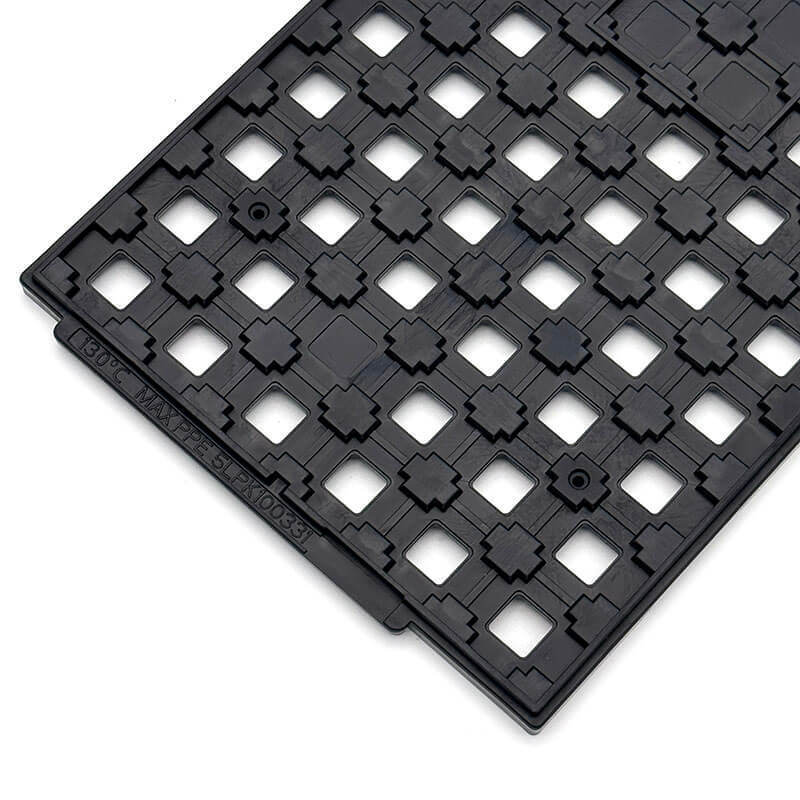

JEDEC Standart ESD Otomatik IC İşleme için Güvenli Matris Tepsileri

JEDEC standart matris tepsisi, mikroelektronik endüstrisinde, entegre devrelerin (IC'ler) güvenli kullanım, taşınma ve depolanması için özellikleri belirleyen kritik bir referans oluşturur.Modüller, ve hassas bileşenler. Bu standartlaştırılmış taşıyıcılar genellikle sabit pozisyonlu ceplere yerleştirilen bileşenlerin hassas düzenlenmesi nedeniyle "matris" tepsileri olarak adlandırılır.Satır ve sütunlarla tanımlanmıştır.Tüm JEDEC standart tepsilerinin belirleyici özelliği, 12.7 x 5.35 inç (322.6 x 136 mm) küresel olarak tekdüze kontur boyutlarıdır.Bu sarsılmaz boyut tutarlılığı onları dünya çapında otomatik ekipman operasyonu için evrensel dil yapar.

Özellikleri:

JEDEC tepsileri, yüksek hacimli otomasyon ve bileşen güvenliği için optimize edilmiş birçok mühendislik özelliğine sahiptir.Küresel ekipman ve aksesuarlara anında erişim garanti edilir.Bu, ekipman tasarımını önemli ölçüde azaltır, geliştirme süresini hızlandırır ve genel maliyeti düşürür.Tepsinin merkezi alanı, vakum toplama araçları ile otomatik işleme yönelik özel olarak konturlanmış düz hücreler içerir, güvenilir bileşen aktarımını sağlar. Mekanik hizalama için, bir kenara ayrı bir kavrulmuş özellik (kavrulmuş özellik) oyulmuştur,kullanım sırasında doğru yönelimi mekanik olarak sabitlemek için bir konumlandırma iğnesinin kullanılmasını sağlarÖnemli bir görsel yardım, matris içindeki bileşenlerin Pin 1 yönelimini açık bir görsel gösterge sağlayan bir köşede yer alan 45 derecelik çemberdir.

Teknik parametreler:

Marka	Hiner-pack
Model	HN24145
Malzeme	Kişisel koruma
Paket Türü	IC bileşeni
Renk	Siyah
Direniş	1.0x10e4-1.0x10e11Ω
Çizelge Çizelge Boyutu	322.6x135.9x7.62mm
Çürük boyutu	13132.11mm
Matris QTY	6*16=96PCS
Düzlük	MAX 0.76mm
Hizmet	OEM, ODM kabul
Sertifika	RoHS, IOS

Uygulamalar:

1Otomatik Test ve Montaj: En yoğun kullanımları otomatik test ve montaj süreçlerinde yapılır.BGA) ve kurşunsuz cihazlar (LGA), QFN), seçme ve yerleştirme makinelerine, makine tarafından okunabilen, hassas bir matris biçiminde sunulur.

2Küresel Taşıma ve Güvenli Depolama: Yığılmış JEDEC tepsilerine yüklenen parçalar, depolama ve küresel lojistik için kolay, verimli ve yüksek korumacı bir çözüm sunar.Yükleme özelliği, her bir üst üste gelen tepsinin altındaki için koruyucu bir kapak olarak çalışmasına izin verir.

3Süreç Uygunluğu: Tepsiler, pişirme gibi yüksek sıcaklıklı süreçleri içerebilecek çeşitli üretim adımları boyunca bileşenler için taşıyıcı olarak işlev görür (malzemelere bağlı olarak,Örneğin 140°C'ye kadar orta sıcaklıklı tepsiler) veya temizlik işlemleri.

4Bileşen Uygunluğu: Geleneksel IC'lerin yanı sıra (QFP, BGA, TSOP, PGA vb.), JEDEC tepsileri konektörler, PCB'ler, MEMS, lensler,Saat parçaları, hatta sentetik taşlar, standart otomasyon ekipmanlarından yararlanarak.

Özellik:

JEDEC standardının önemli bir tasarım dehası, dış boyut ve özelliklerin sıkı bir şekilde tanımlanmasına rağmen, iç bileşen ceplerinin kasıtlı olarak tanımlanmamış ve sınırsız bırakılmasıdır.Bu özgürlük, tepsinin muazzam uyarlanabilirliğinin motorudur.Ve Hiner-pack özel ESD koruması, sıcaklık uyumluluğu, kimyasal uyumluluk veya mekanik dayanıklılık gereksinimlerini karşılamak için özel malzemeler sunar.
